公司簡介
SEMILAB（展位號：4D36）成立于1989年，是一家全球領先的檢測設備供應商，擁有先進的電學、光學測試技術，產品被廣泛應用于光伏、半導體、平板、LED和科學研究等領域。公司總部位于匈牙利布達佩斯，在美國、中國設有研發與生產中心，在歐洲和亞洲主要國家和地區都設有分支機構。
自2004年以來，Semilab相繼收購了一系列公司和光學、電學測試技術，到目前為止已經擁有超過150項專利技術，成長為泛半導體行業領先的測試設備供應商，給客戶的產品監控和質量控制提供完整的解決方案。
瑟米萊伯全球分支機構
推薦產品

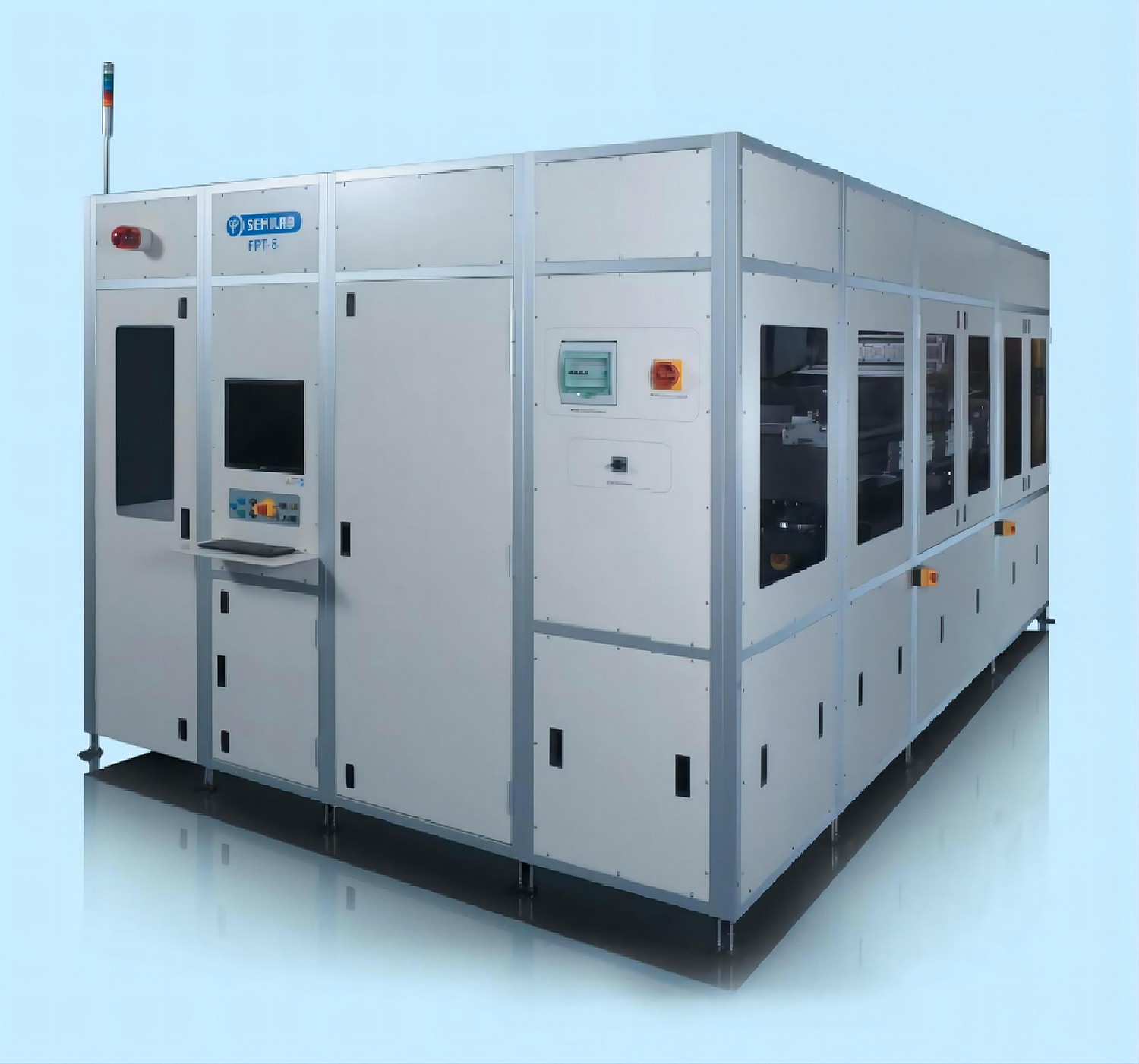

FPT測試平臺
SEMI測試平臺
針對快速發展的微顯示技術，Semilab推出了基于半導體工業的晶圓測試平臺，可以應用于硅基OLED、Micro LED等顯示技術，滿足不同尺寸的晶圓及玻璃圓片的在線工藝測試。
用于研發、質控的測試設備
對于平板顯示客戶的研發和質控部門，Semilab憑借著業界領先的光學、電學測試技術和豐富的應用經驗，可以提供一系列光學、電學測試設備和方案，滿足客戶靈活的測試需求。
·汞探針CV測試儀：
·光譜型橢偏儀：
- 非破壞性光學技術，基于測量在非垂直入射時，光在樣品表面反射前后偏振狀態的變化，來獲取樣品的厚度、折射率和消光系數等信息。
- 即使對于低于5nm的薄膜厚度，也具有高度的靈敏度的技術。
- 通用的技術：可測試多層材料的多種物理參數（例如厚度，折射率，吸收系數，孔隙率）。

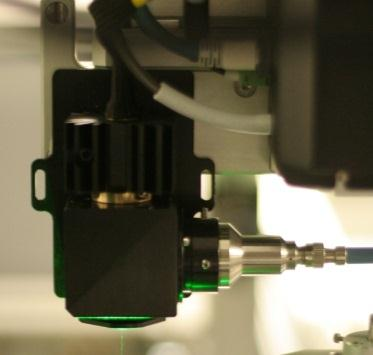

·拉曼光譜測試儀：
拉曼光譜是一種能夠實現實時監測和表征的方法。該方法基于拉曼效應，該效應描述了固體材料晶格振動（聲子）所涉及到的彈性散射光。從散射光的能量偏移，強度和偏振狀態中，可以獲得有關固體本身性質的豐富信息。

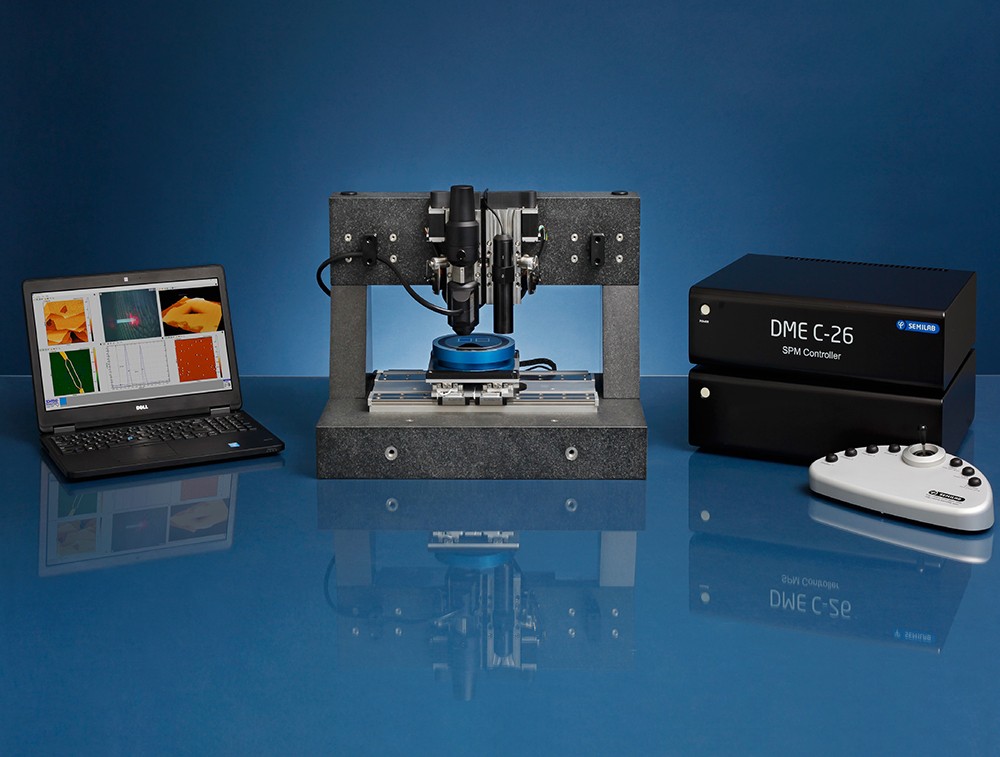

·原子力顯微鏡：
- Semilab在掃描探針顯微鏡應用領域和制造領域擁有豐富的經驗，可幫助用戶在最短的時間內獲得最佳和最可靠的結果。
- Semilab AFM設備的緊湊設計保證了出色的穩定性和掃描速率。獨特的即插即用懸臂更換確保了儀器的快速和安全操作。
- Semilab AFM平臺允許將Semilab AFM探頭安裝到載物臺和其他設施中，如納米壓痕器或光學顯微鏡。
·納米壓痕測試儀：
納米壓痕是定量測試微量材料力學性能的關鍵技術。該技術是測量硬質薄膜、多相金屬、陶瓷、軟膜、半導體、生物材料和塑料等材料的彈性、塑料和粘彈性性能的成熟方法。

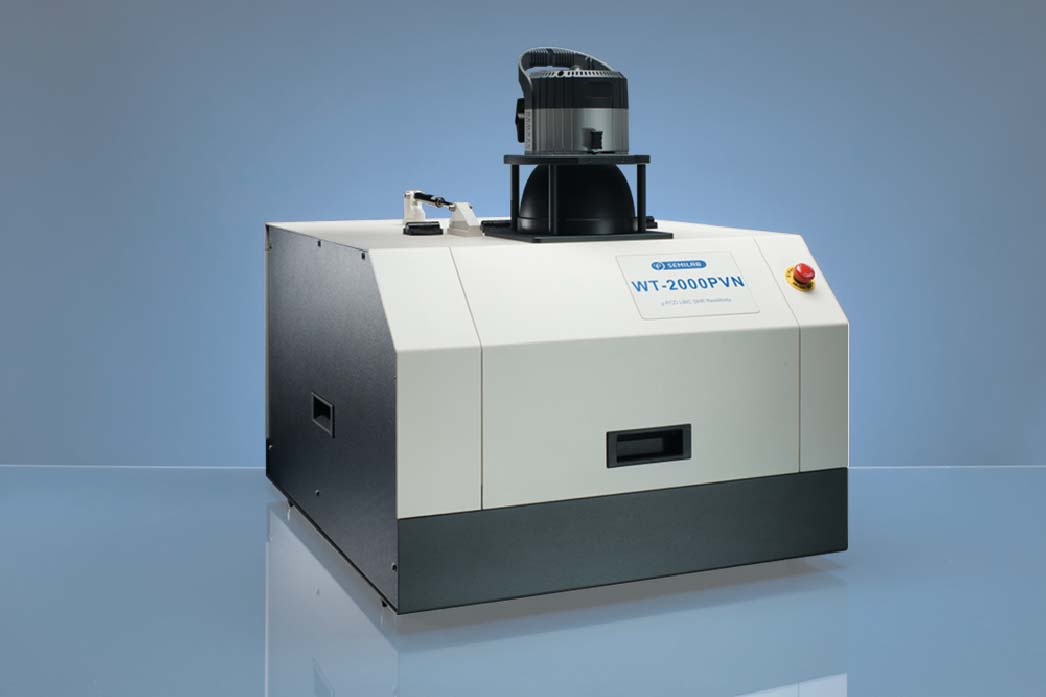

·微波光電導衰退測試儀：
微波光導衰減（μ-PCD）載流子測試儀器，用于晶圓制造和太陽能電池制造中的進料晶圓檢測，質量控制和過程監控。微波誘導光導衰變法是測量硅中少數載流子壽命的最常用方法。這種方法因其可靠性，良好的再現性和較短的測量時間而脫穎而出，可以進行高分辨率的全面掃描。

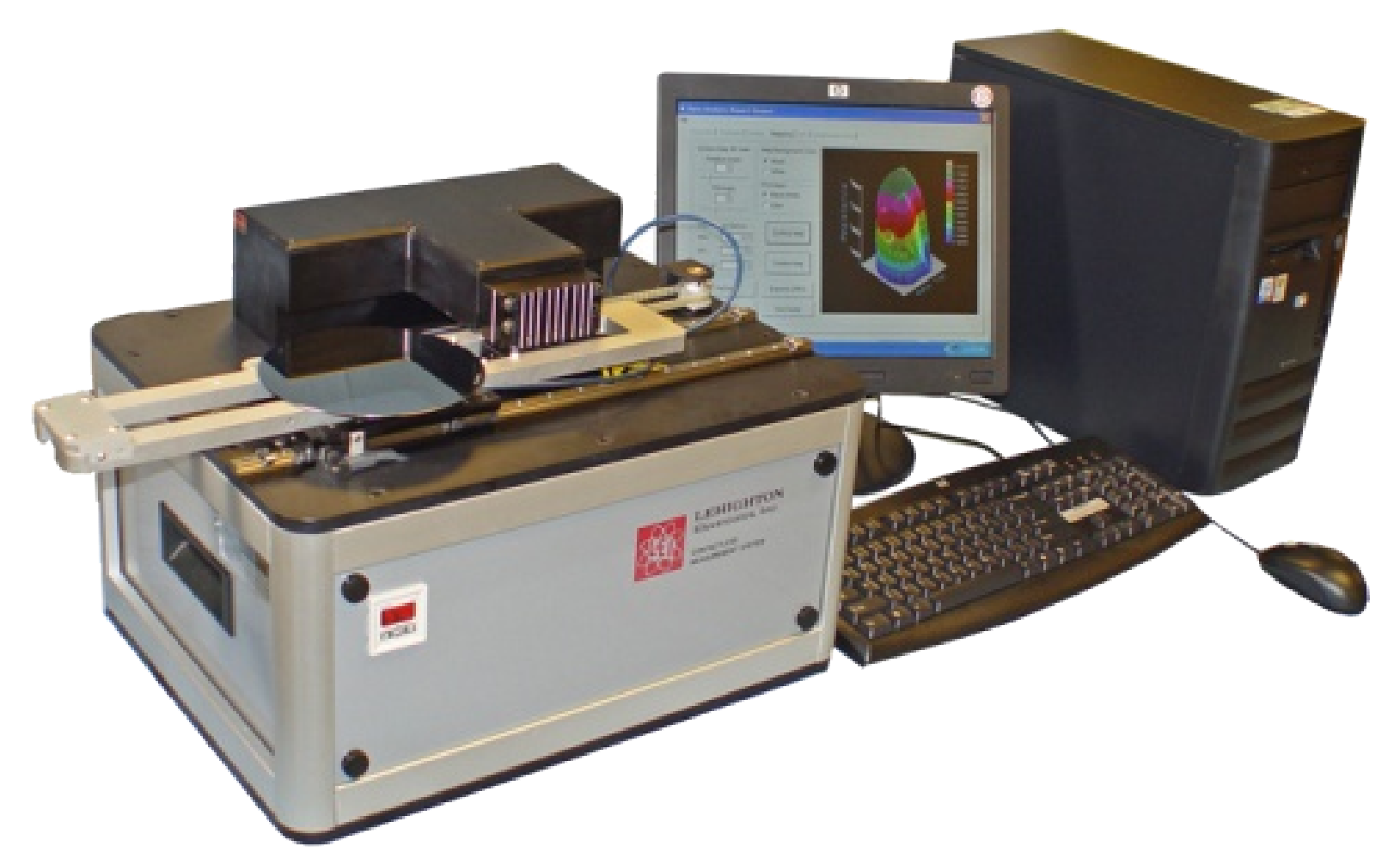

·渦流法電阻測試儀：
渦流法電阻測試儀可對薄層電阻進行快速、無損測量，在平板顯示行業可以用于ITO等導電薄膜進行在線電阻監控。
